Mitoitustaulukko

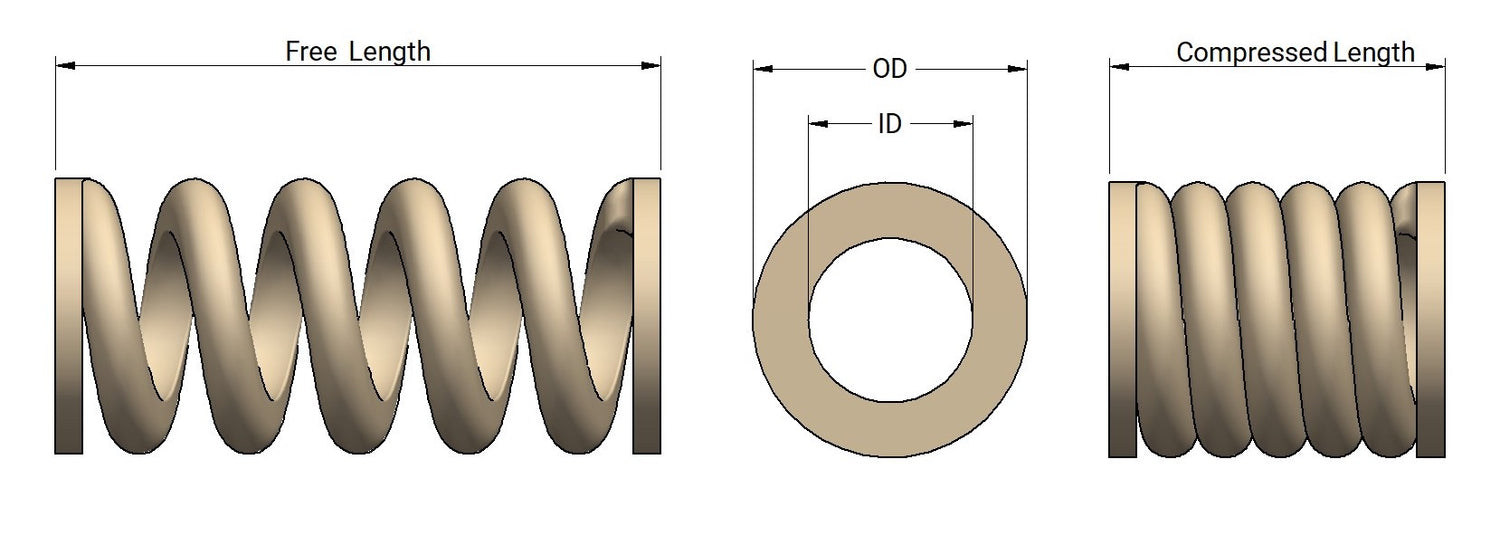

Kaikkien saatavilla olevien kokojen PEEK-puristusjouset mitat on esitetty yllä olevan tuotepiirustuksen mukaisesti.

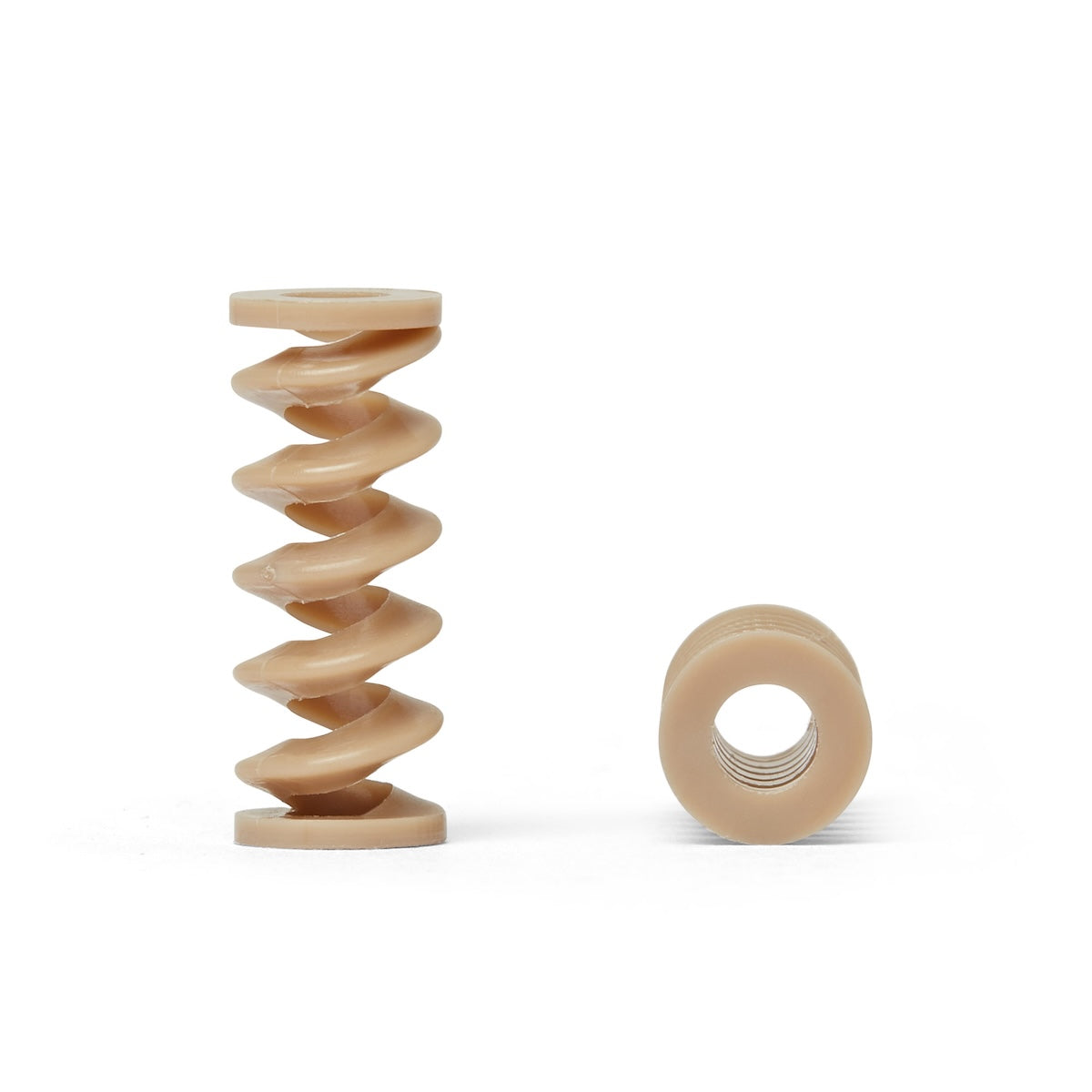

PEEK-puristusjouset
Regular price
€22,55 EUR / each
Ex. VAT
Need Help?
Our team are always happy to help!
Live Chat: Available from the bottom right of your screen.
Email: sales@highperformancepolymer.com
Phone: +44(0)1865 684080
Instant Quote:
Submit a request for quote online by clicking the button below and a PDF quotation will be delivered to your inbox within 5 mins.
Materiaali: PEEK
Measurement System: Metric
Colour: Natural/Beige
Maximum Temperature: 260°C/500°F
Flammability: UL94 V-0
PEEK-puristusjouset on seuraavien standardien/normien mukainen:
PEEK (polyeetterieteriketoni) on termoplastinen polymeeri, jolla on ainutlaatuiset mekaaniset ja lämpöominaisuudet, minkä vuoksi se on suosittu valinta korkean suorituskyvyn sovelluksiin. PEEK-jouset ovat PEEK:stä valmistettuja jousia, ja niitä käytetään yleisesti eri teollisuudenaloilla, kuten ilmailu- ja avaruusteollisuudessa, lääkinnällisissä laitteissa ja korkean suorituskyvyn koneissa.
PEEK-jouset tarjoavat useita etuja verrattuna perinteisiin jousiin, jotka on valmistettu esimerkiksi teräksestä tai titaanista. Ensinnäkin PEEK:llä on erinomainen korkean lämpötilan kestävyys, minkä ansiosta se säilyttää mekaaniset ominaisuutensa myös äärimmäisissä lämpöolosuhteissa. Tämä tekee siitä ihanteellisen sovelluksiin, joissa lämmönkestävyys on kriittinen tekijä, kuten ilmailu- ja avaruusalan komponenteissa.
PEEK:llä on erinomaiset mekaaniset ominaisuudet, kuten suuri lujuus ja jäykkyys, mikä tekee siitä ihanteellisen materiaalin jousille, koska se mahdollistaa korkeammat jousitukset kuin vaihtoehtoiset muovijousimateriaalit. Suuri lujuus mahdollistaa myös kevyempien komponenttien valmistamisen, mikä vähentää koneiden tai ilmailu- ja avaruusrakenteiden kokonaispainoa.
PEEK-jousilla on myös erinomainen väsymiskestävyys, mikä tarkoittaa, että ne kestävät toistuvia rasitussyklejä rikkoutumatta. Tämä tekee niistä luotettavan valinnan sovelluksiin, joissa jouset altistuvat toistuville syklisille kuormituksille, kuten lääkinnällisissä laitteissa tai korkean suorituskyvyn koneissa.
PEEK:llä on myös hyvä kemiallinen kestävyys, joten se soveltuu käytettäväksi syövyttävissä ympäristöissä. Se on myös bioyhteensopiva, mikä tekee siitä ihanteellisen materiaalin lääkinnällisiin laitteisiin, jotka kohtaavat ihmiskudosta.
Toinen PEEK-jousien etu on niiden alhainen kitka, minkä vuoksi ne soveltuvat käytettäväksi sovelluksissa, joissa alhainen kitka on tärkeää, kuten suurnopeuskoneissa tai ilmailu- ja avaruusalan komponenteissa. Alhainen kitka johtaa myös vähäiseen kulumiseen, mikä pidentää komponentin käyttöikää ja vähentää huoltokustannuksia.
PEEK-jousia on saatavana hyllystä eri muotoisina ja kokoisina, jotta ne sopivat useimpien sovellusten erityisvaatimuksiin. Ne on suunniteltu erilaisiin kuormitus- taipumaominaisuuksiin, minkä ansiosta ne soveltuvat monenlaisiin sovelluksiin kevyistä sovelluksista suurikuormitussovelluksiin.
PEEK-jouset ovat erinomainen valinta korkean suorituskyvyn sovelluksiin niiden ainutlaatuisten mekaanisten ja termisten ominaisuuksien ansiosta. Ne kestävät korkeita lämpötiloja, ovat erittäin lujia ja jäykkiä, kestävät erinomaisesti väsymystä, kestävät hyvin kemikaaleja, ovat bioyhteensopivia, niillä on alhainen kitka ja ne voidaan valmistaa eri muotoisina ja kokoisina.
PEEK -tiedote on ladattavissa PDF-tiedostona alla.
Palauta komponentit 90 päivän kuluessa ja saat täyden hyvityksen. Katso lisätietoja palautusehdoista.
| Inner Diameter (mm) | Outside Diameter (mm) | Free Length (mm) | Solid Height (mm) | Spring Rate (mm) |
| 1 | 2 | 8 | 5 | 0.540 |
| 2.2 | 3 | 20 | 10.70 | 0.060 |
| 4 | 8 | 20 | 12.50 | 1.570 |
| 4 | 8 | 30 | 18 | 0.833 |
| 4 | 8 | 40 | 24 | 0.624 |
| 4 | 8 | 50 | 30 | 0.450 |
| 5 | 9 | 20 | 12 | 0.903 |
| 5 | 9 | 30 | 18 | 0.679 |
| 5 | 9 | 40 | 24 | 0.535 |
| 5 | 9 | 50 | 30 | 0.428 |
| 6 | 10 | 20 | 11 | 0.620 |
| 6 | 10 | 30 | 18 | 0.992 |
| 6 | 10 | 40 | 24 | 0.761 |
| 6 | 10 | 50 | 31 | 0.780 |
| 6 | 12 | 25 | 14.5 | 3.960 |
| 7.5 | 10 | 17.2 | 6.5 | 0.053 |
| 8 | 12 | 20 | 12 | 0.490 |
| 8 | 12 | 30 | 18 | 0.365 |
| 8 | 12 | 40 | 24 | 0.333 |
| 8 | 12 | 50 | 30 | 1.030 |
| 20.5 | 25 | 36 | 16 | 0.170 |
Key Polyether Ether Ketone (PEEK) Properties
PEEK Tärkeimmät ominaisuudet
Miksi valita High Performance Polymer?
-
50,000+ kiinnittimiä varastossa
Ei pitkiä toimitusaikoja. Meillä on suuri valikoima PEEK-kiinnittimiä saatavilla pikatoimitukseen (lähetetään samana päivänä, jos tilaus on tehty ennen klo 15.00 maanantaista torstaihin).
Kiinnittimet, joita ei ole saatavilla pikatoimitukseen, näyttävät odotetun toimituspäivän 'Lisää ostoskoriin' -painikkeen yläpuolella.
Valmistajan suora jakelijaOlemme valmistajan suora jakelija, minkä ansiosta voimme varmistaa erittäin kilpailukykyiset hinnat ja pitää hyllymme täynnä. Kaikki tuotteemme valmistetaan korkeimpien standardien mukaisesti ja niillä on poikkeukselliset ominaisuudet.
ISO9001-sertifioitu.Sertifioitu Quality Veritaksen kautta. High Performance Polymer noudattaa ISO9001-laadunhallintajärjestelmää. Sertifikaatit saatavana pyynnöstä.
-
Materiaalitodistukset
Tarjoamme täydellisen materiaalin jäljitettävyyden ja voimme antaa todistuksen, jossa vahvistetaan materiaalitiedot ja eränumero, jotka voidaan jäljittää valmistajalle.
VaatimustenmukaisuustodistusTarjoamme pyynnöstä myös vaatimustenmukaisuustodistuksen, jossa vahvistetaan tuotteen valmistusstandardi ja materiaali.
